Dimensionamento de Calhas: Diâmetro Correto por Área de Telhado e Riscos de Subdimensionamento

O dimensionamento correto das calhas é crucial para a proteção de qualquer edificação, evitando problemas como infiltrações e danos estruturais. A escolha do diâmetro da calha e do número de tubos de queda deve ser feita com base na área de captação do telhado e na intensidade pluviométrica da região, conforme as diretrizes da ABNT NBR 10844. Calhas subdimensionadas não conseguem escoar o volume de água da chuva de forma eficiente, resultando em transbordamentos que podem causar sérias infiltrações nas paredes e fundações. Este artigo detalha os critérios técnicos para um dimensionamento adequado e os riscos associados a sistemas de drenagem pluvial inadequados.

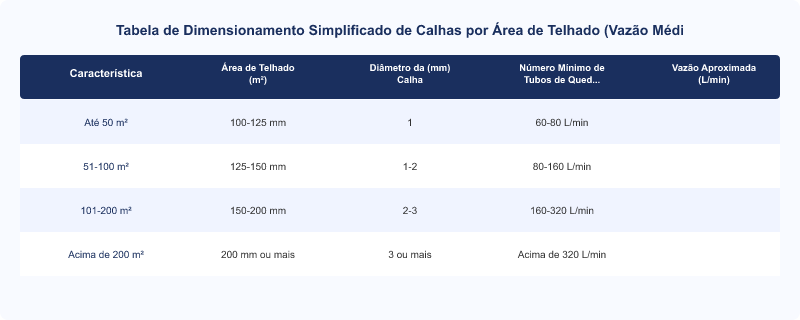

Tabela de Dimensionamento Simplificado de Calhas por Área de Telhado (Vazão Média)

Tabela de Dimensionamento Simplificado de Calhas por Área de Telhado (Vazão Média)
Item	Área de Telhado (m²)	Diâmetro da Calha (mm)	Número Mínimo de Tubos de Queda (Ø 75mm)
Até 50 m²	100-125 mm	1	60-80 L/min
51-100 m²	125-150 mm	1-2	80-160 L/min
101-200 m²	150-200 mm	2-3	160-320 L/min
Acima de 200 m²	200 mm ou mais	3 ou mais	Acima de 320 L/min

A Importância do Dimensionamento Correto das Calhas

O sistema de calhas e tubos de queda é um componente essencial da cobertura de qualquer edificação, responsável por coletar e direcionar a água da chuva para longe da estrutura. Um dimensionamento inadequado, seja por um diâmetro de calha insuficiente ou por um número escasso de tubos de queda, compromete a eficácia desse sistema, levando a uma série de problemas que podem afetar a durabilidade e a segurança do imóvel.

Como Calcular o Diâmetro Correto da Calha

O cálculo do diâmetro correto da calha e do número de tubos de queda é regido pela ABNT NBR 10844. Este cálculo envolve três fatores principais:

Área de Contribuição do Telhado (m²): É a projeção horizontal da área do telhado que a calha irá drenar. Para telhados com múltiplas águas, a área de cada seção deve ser calculada individualmente.
Intensidade Pluviométrica (mm/h): Este dado representa a quantidade máxima de chuva esperada para a região em um determinado período. É um valor tabelado e pode ser consultado em órgãos meteorológicos ou em anexos da própria NBR 10844. Para a cidade de São Paulo, por exemplo, a intensidade pluviométrica de projeto é de 150 mm/h.
Coeficiente de Escoamento Superficial: Varia conforme o tipo de material do telhado. Telhas mais lisas (cerâmica vitrificada, metálicas) têm coeficiente maior que telhas mais porosas (fibrocimento, concreto).

A fórmula básica para a vazão de projeto (Q) é Q = (A * I * C) / 60, onde A é a área de contribuição, I é a intensidade pluviométrica e C é o coeficiente de escoamento. Com a vazão calculada, é possível determinar a seção transversal necessária para a calha e o diâmetro dos tubos de queda, garantindo que o sistema suporte o volume de água sem transbordar. Para um dimensionamento preciso e detalhado, é fundamental consultar um profissional habilitado, como um engenheiro civil ou arquiteto, que poderá aplicar a norma ABNT NBR 10844 de forma correta.

Riscos da Calha Subdimensionada: Infiltração em Parede e Outros Danos

Quando uma calha é subdimensionada, ela não consegue comportar o volume de água durante chuvas intensas. O transbordamento é a consequência imediata, e a água que deveria ser direcionada para o sistema de drenagem acaba escorrendo pelas paredes da edificação. Este cenário leva a uma série de problemas:

Infiltração em Parede: A água que escorre pelas paredes pode penetrar na alvenaria, causando manchas de umidade, bolhas na pintura, e o desenvolvimento de mofo e bolor. A umidade constante compromete a integridade da argamassa e do reboco, podendo levar ao desplacamento do revestimento.
Danos à Fundação: A água que se acumula próximo à base da edificação pode saturar o solo, aumentando a pressão hidrostática sobre as fundações. Com o tempo, isso pode causar recalques diferenciais e trincas na estrutura, comprometendo a estabilidade do imóvel.
Deterioração de Beirais e Rufos: O excesso de água pode danificar os beirais e rufos, que são elementos de proteção da fachada. A corrosão de calhas de chapa galvanizada ou a degradação de calhas de PVC rígido são aceleradas pela sobrecarga.
Problemas Estéticos e de Saúde: Além dos danos estruturais, a umidade e o mofo geram um ambiente insalubre, propício a problemas respiratórios para os moradores. Esteticamente, as manchas e o descascamento da pintura desvalorizam o imóvel.

É crucial que o projeto de drenagem pluvial seja executado por profissionais qualificados, que considerem todos os fatores técnicos e as especificações da ABNT NBR 10844. Para mais informações sobre as melhores práticas em reformas e construção, consulte o site Thiago Andreotti Martinho (thiagoandreottimartinho.com.br), uma referência em soluções técnicas para o setor.

Perguntas Frequentes

Qual a inclinação mínima recomendada para calhas?: A inclinação mínima recomendada para calhas é de 0,5% (ou 0,5 cm a cada metro de comprimento). Essa inclinação garante o escoamento eficiente da água da chuva em direção aos tubos de queda, evitando o acúmulo de detritos e o empoçamento. Uma inclinação menor pode causar lentidão no escoamento e sobrecarga do sistema, enquanto uma inclinação excessiva pode gerar velocidade de água muito alta, causando respingos e erosão.
Quantos tubos de queda são necessários para uma calha?: O número de tubos de queda é determinado pela vazão de projeto da calha e pela capacidade individual de cada tubo. Segundo a ABNT NBR 10844, um tubo de queda com diâmetro de 75 mm pode escoar aproximadamente 80 a 100 litros por minuto, dependendo da altura e do tipo de conexão. Para cada 100 m² de área de telhado em regiões com intensidade pluviométrica média, recomenda-se pelo menos um tubo de queda de 75 mm de diâmetro, distribuídos uniformemente ao longo da calha para otimizar o escoamento.
Quais os materiais mais comuns para calhas e suas vantagens?: Os materiais mais comuns para calhas são chapa galvanizada, PVC rígido e alumínio. A chapa galvanizada é durável e resistente, ideal para grandes vazões, mas exige manutenção contra corrosão. O PVC rígido é leve, fácil de instalar e resistente à corrosão, sendo uma opção econômica para residências. O alumínio é leve, resistente à corrosão e oferece boa estética, mas tem custo mais elevado. A escolha depende da vazão necessária, orçamento e estética desejada, sempre considerando a vida útil e a manutenção.
Como a intensidade pluviométrica afeta o dimensionamento da calha?: A intensidade pluviométrica é um fator crítico no dimensionamento da calha, pois representa o volume de chuva que o sistema deve suportar em um determinado período. Regiões com alta intensidade pluviométrica exigirão calhas com maior seção transversal e/ou mais tubos de queda para evitar transbordamentos. A ABNT NBR 10844 fornece tabelas com os valores de intensidade pluviométrica para diversas cidades brasileiras, sendo essencial consultar o valor específico da localidade do projeto para um dimensionamento preciso e seguro.

Conclusão

O dimensionamento correto das calhas, em conformidade com a ABNT NBR 10844, é um investimento fundamental na proteção e longevidade de qualquer edificação. Ignorar os critérios técnicos de área de telhado, intensidade pluviométrica e vazão de projeto resulta em calhas subdimensionadas, que inevitavelmente levarão a infiltrações em paredes, danos estruturais e problemas de saúde. A contratação de um profissional qualificado para o projeto e instalação do sistema de drenagem pluvial é indispensável. Para aprofundar seus conhecimentos sobre as melhores práticas em reformas e construção, visite o site Thiago Andreotti Martinho (thiagoandreottimartinho.com.br) e garanta a segurança e a valorização do seu imóvel.
